Basketbol ko'pchilikni yaxshi ko'radigan sport turi bo'lib, u nafaqat fitnesni saqlab qolish, balki baxt keltirishi mumkin. Basketbol maydonchasining yaxshi dizayni faoliyatning normal ishlashini ta'minlash uchun foydalidir. Yopiq va ochiq maydonlar uchun yoritish moslamalari tizimi kerak, shuning uchun basketbol stadioni uchun qaysi yorug'lik yaxshiroq? Qancha lümen? Qancha vatt va qanday joylashtirish kerak?

Ushbu maqolada biz basketbol maydonini yoritish dizayni bo'yicha tegishli bilimlarni batafsil tanishtiramiz.

Basketbol maydonini yoritish ustunining balandligi

Basketbol maydonlari uchun quyidagi qoidalar mavjud:

1) Basketbol maydoni to'g'ri burchakli to'siqsiz.

2) Standart sport maydonining o'lchami uzunligi 28 m va kengligi 15 m.

3) Shiftning balandligi yoki eng past to'siq kamida 7 m bo'lishi kerak.

4) Maydondagi barcha chiziqlar juda aniq, chiziq kengligi 0,05 m bo'lishi kerak.

Uchinchi reglamentdan biz shiftning balandligi yoki eng past to'siq kamida 7 metr bo'lishi kerakligini bilishimiz mumkin.

Keyin, ushbu qoidaga ko'ra, biz uni ochiq basketbol maydoniga qo'llashimiz mumkin, yorug'lik ustunining balandligi kamida 7 metr bo'lishi kerak.

Ushbu LED ko'cha chiroqlari yuqori darajadagi LED komponentlarini qabul qiladi. U og'ir quyma alyuminiy korpusdan qurilgan va zang, korroziya va ifloslantiruvchi moddalarga qarshilik ko'rsatish uchun to'liq muhrlangan, issiqlik tarqalishi 50000 soat ishlash muddatini ta'minlaydigan ajralmas ikkilamchi issiqlik qabul qiluvchi bilan optimallashtirilgan.

Ochiq basketbol maydoni yoritgichi, HID yoki LED sel nuri?

Basketbol maydonchasi yoritgichi, metall galoidli yorug'lik yoki LED projektör uchun qaysi yorug'lik yaxshiroq? ularni qanday tanlash kerak?

Basketbol maydoni uchun metall galoid nuri (HID).

Uzoq vaqt davomida metall halid chiroqlari ochiq basketbol maydonchalarini yoritish sifatida juda mashhur. Ochiq reklama taxtalarida, stantsiyalarda, docklarda, sanoat, sport va boshqa sohalarda keng qo'llaniladigan yuqori yorqinlik, yaxshi yorug'lik samaradorligi va qulay parvarishlash afzalliklari bilan.

Standart ochiq basketbol maydoni (32 × 19 metr) basketbol maydonchasi yoritilishi talablariga javob beradigan 4 -6 bo'lak metall halid nuri (taxminan 400 Vt) bilan birga keladi.

Taroziga soling:

• Uzoq masofali yoritish
• Kuchli kirib borish
• Yaxshi, hatto yorug'lik taqsimoti

Kamchiliklari:

• Quvvat nisbatan katta
• Yuqori energiya iste'moli
• Qisqa umr ko'rish

Basketbol maydoni uchun LED projektör

LED yoritgichlar kam quvvat iste'moli, energiyani tejash, kichik o'lchamlari, engil vazni va yuqori yorug'lik samaradorligi tufayli tashqi sport yoritgichlari uchun asosiy tanlovga aylanmoqda. Bu, shuningdek, zamonaviy jamiyatning past uglerodni targ'ib qilishdir va yumshoq yorug'lik vizual tajriba uchun qulayroqdir. HID yoritgichlar bilan solishtirganda, LED yoritgichlar zaifroq yorug'lik intensivligiga va etarli darajada o'tish kuchiga ega.

Taroziga soling:

• Kam quvvat sarfi
• Kichik o'lcham
• Engil vazn
• Yuqori yorug'lik samaradorligi.

Kamchiliklari:

• Zaifroq yorug'lik intensivligi
• Kirish kuchi etarli emas

Qanday tanlash kerak

Kam energiya iste'moli va uzoq umr ko'rishi sababli ochiq basketbol maydonchasi yoritgichlari sifatida LED proyektorlarini tanlash afzalroqdir. Biroq, har xil maydon o'lchamlari, balandlikdagi yorug'lik ustunlari va maydon atrofidagi muhitlar ochiq basketbol maydoni sifatida ham HID yorug'lik, ham LED yorug'lik imkonini beradi. yoritish moslamalari.

Ochiq basketbol maydonini yoritish

Turli xil yoritish standartlariga muvofiq ochiq basketbol maydonchasini yoritishni o'rnatish uchun professional va iqtisodiy basketbol maydonini yoritish echimlari mavjud.

Professional basketbol maydonchasi yorug'lik ustuni sifatida biz ko'cha chiroqlari ustunidan keng tarqalgan bo'lib foydalaniladigan ustun tuzilishi o'rniga T shaklidagi asosiy tuzilmani tanlashimiz kerak.

Masalan, tashqi basketbol maydoni 30 × 17 metr yoki 32 × 19 metr

Professional basketbol maydonini yoritish yechimi:

Maydonning uzun tomonlariga simmetrik joylashtirish uchun balandligi 6-8 metr boʻlgan 6 dona T shaklidagi yorugʻlik ustunlaridan foydalanishimiz mumkin, yaʼni har bir yon chiziqda 3 tadan yorugʻlik ustunlari oʻrnatilgan.

Yorug'lik ustunlarining joylashishi uchun biri stadionning markaziy chizig'ida, qolgan ikkita yorug'lik ustuni stadionning oxirgi chizig'idan (qisqa tomoni) 4,5 metrdan 5 metrgacha vertikal masofada o'rnatiladi. Stadionning to'rt burchagida yoki oxirgi chiziqlaridagi yorug'lik ustunlari osongina ko'zni qamashtiradi va o'yinchining ingl.

Basketbol maydonini yoritish uchun iqtisodiy yechim:

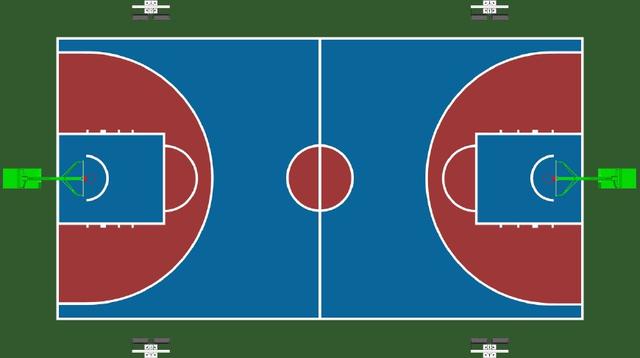

Maydonning har ikki tomoniga simmetrik joylashtirish uchun balandligi 6-8 metr boʻlgan 4 ta yorugʻlik ustunidan foydalanishimiz mumkin, 4 ta yorugʻlik ustunlari esa oxirgi chiziqdan 5 metrdan 6 metrgacha uzoqda joylashgan. Yorug'lik ustunlari yon chiziqdan 2 metr uzoqlikda joylashtirilishi kerak. Agar stadionga juda yaqin bo'lsa, bu shiddatli raqobat paytida sportchilarga zarar etkazishi mumkin. Agar juda uzoq masofa bo'lsa, bu o'yin maydonini yoritishni etarli darajada qoplash xavfiga olib kelishi mumkin.

Nima uchun basketbol maydonining LED yorug'ligining katta nurli burchagidan foydalaning

Basketbol maydonlarini yoritishda yorug'lik nurlarining burchagi ham juda muhimdir. Basketbol maydonining kengligi kosmik zonani o'z ichiga olgan holda 19 metrgacha. Shuning uchun biz nurlanish burchagi 90 daraja -120 daraja bo'lgan LED proyektorni tanlashimiz kerak. Kichikroq nur burchagi yorug'likning proyeksiya masofasini oshirish uchun foydali bo'lsa-da, yorug'lik diapazonini ham cheklaydi. Shuning uchun, har ikki tomonga kattaroq burchakka ega bo'lgan projektörlarni joylashtirish kerak.

Basketbol maydonining vattlari LED yoritgichlari

Bu yuqori sifatli yuqori yorug'likdagi projektör bo'lib, u bir xil yorug'lik chiqaradigan yuqori rangli LED chiplaridan foydalanadi, ABS plus alyuminiy issiqlikni tezroq tarqatadi, devorga, erga o'rnatilishi, shipga o'rnatilishi, baland qutbga o'rnatilishi mumkin, IP67 suv o'tkazmaydigan darajasi uni ichki va tashqi sel chiroqlari uchun mos qiladi.

Ikkala yechim ham bitta yorug'lik ustunidan foydalanadi, ikkita LED bilan birga keladi, ya'ni professional basketbol maydonchalari uchun jami 12 ta basketbol maydonchasi yoritgichlari (quvvat: 200 Vt) va jami 8 12 ta basketbol maydoni chiroqlari (quvvat: 200 Vt/s) talab qilinadi. 300W) iqtisodiy basketbol maydonlari uchun talab qilinadi.

Tashqi yorug'lik ustuniga bo'lgan talab

Yorug'lik qutbining yuk ko'tarish qobiliyati va shamol qarshiligini hisobga olgan holda, basketbol maydonchasi yorug'lik moslamasining yorug'lik qutbining diametri ko'cha chiroq ustunidan yuqori bo'lishi kerak. Basketbol maydoni uchun yorug'lik ustunining yuqori diametri 70 mm, pastki diametri 160-165 mm, devor qalinligi esa 3,0 mm dan katta yoki unga teng bo'lishi kerak.

Yopiq basketbol maydonini yoritish

Yopiq standart basketbol maydonchasida qancha chiroq bo'lishi kerakligi stadionning darajasiga bog'liq. Stadionning yoritilishini loyihalashning tegishli qoidalariga muvofiq. Quyidagi yoritishning uchta darajasi mavjud:

Yoritish darajasi qanchalik baland bo'lsa, yorug'lik soni shunchalik ko'p va quvvat kuchayadi.

Yopiq basketbol maydonini yoritish tartibi

Shiftning joylashishi: Yoritish moslamasi shiftga nosimmetrik tarzda o'rnatiladi va yorug'lik nuri basketbol maydonchasi poliga vertikal ravishda yoritiladi, bu mashg'ulot zallari, amaliyot maydonlari va fitnes zallari uchun mos keladi.

Ikkala tomonning joylashuvi: Basketbol maydonchasi chiroqlari assimetrik yorug'lik taqsimoti bilan maydonning har ikki tomoniga joylashtirilgan. Ularni ikkala tomonga o'rnatilganda yorug'likning mo'ljallangan yo'nalishi va vertikal o'rtasidagi burchak 65 darajadan kam bo'lishi kerak.

Aralash tartib: ya'ni ship sxemasi va ikki tomonning joylashuvi dizayni kombinatsiyasi. Yorug'lik taqsimotining bir xilligiga erishish va gorizontal va vertikal yoritishni yaxshilash uchun ship va ikki tomonning xususiyatlariga ega turli xil yorug'lik moslamalarini tanlashimiz kerak.

Masalan:

Ko'pgina gimnaziyalar sizning ma'lumotingiz uchun quyida joylashgan ship sxemasidan foydalanadi.

Stadionning umumiy hajmi: uzunligi 34 metr, kengligi 21 metr, balandligi 10 metr.

Stadion: Uzunligi 28 metr, kengligi 15 metr (standart o'lcham)

Ushbu yechim 9 metr balandlikda va 4X6 tartibli dizayndagi 24 dona 200 Vt quvvatga ega stadion LED yoritgichlaridan, o'rtacha uzunlikdagi 6 ta chiroqdan va eni 4 ta chiroqdan foydalanadi. Ushbu dizayn uchun, musobaqa standartlari uchun ishlatilishi mumkin bo'lgan o'rtacha 552lx stadion yoritilishini taqlid qilish uchun professional yoritish dasturidan foydalanish.

Eslatma: Faqat dushman ma'lumotidan yuqori yorug'likning haqiqiy quvvati ko'plab omillarga bog'liq, masalan: yopiq basketbol maydonining tuzilishi, maydonning o'lchami va ship balandligi va boshqalar.

Ushbu NUJ LED ombori yoritgichi quyma alyuminiy korpusni, ichi bo'sh dizaynni va ultra yupqa yorug'lik chiqaradigan sirtni qabul qiladi, yanada samarali va tezroq tarqalishni ta'minlaydi. U SMD2835 led chiplarini qabul qiladi, siz elektr energiyasi uchun to'lovni 85 foizgacha tejashingiz mumkin.
100 Vt, 150 Vt va 200 Vt opsiya, Oq yorug'lik 6000 K va Tabiiy Oq 4000 K baland nurli yorug'lik, 120 daraja nur burchagi, u kechasi etarli yorqinlikni ta'minlashi mumkin, Strobe yorug'ligi kam ishlamaydi, Suv o'tkazmaydigan daraja IP65 ga yetishi mumkin.
