Toʻgʻridan-toʻgʻri-T8 diodli trubkalarni ikki marta ulash-boʻyicha qoʻllanma
Anʼanaviy lyuminestsent yoritishni ikki tomonlama T8 LED trubkalariga almashtirish energiya samaradorligi va yorugʻlik sifatini yaxshilashning samarali usuli hisoblanadi. "Plug{3}}va-play" versiyalaridan farqli o'laroq, to'g'ridan-to'g'ri{5}}simli (yoki ballast{6}}aylanib o'tish) modellari mavjud yorug'lik moslamasini doimiy ravishda o'zgartirishni talab qiladi. Ushbu qoʻllanmada jarayonning aniq{8}}bosqichma-bosqich-koʻrinishi keltirilgan.
Muhim dastlabki mulohazalar
Har qanday ishni boshlashdan oldin, quyidagilarni tushunish juda muhimdir:
Birinchi navbatda xavfsizlik:Har qanday ishni boshlashdan oldin har doim yorug'lik moslamasining elektr ta'minoti avtomatik o'chirgichda o'chirilganligiga ishonch hosil qiling.
Quvur turi:Sizda borligini tasdiqlangtoʻgʻridan-toʻgʻri-simyokiballast{0}}aylanib o‘tishikki tomonlama-LED quvurlari. Ular mavjud floresan balastlar bilan mos kelmaydi.

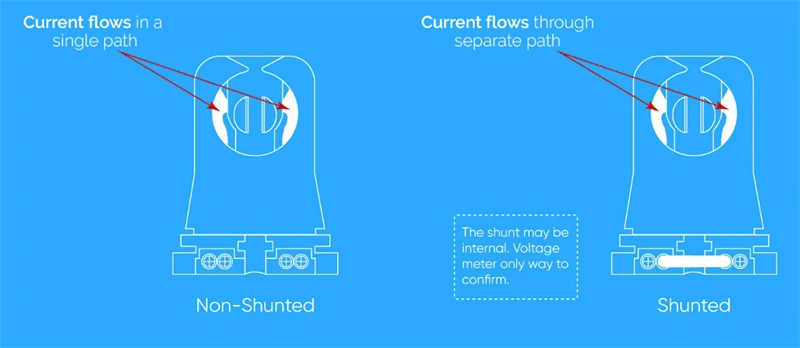

Qabr toshlari:Ikki uchli LED trubkalari- talab qilinadi-manevrilmagan qabr toshlari(quvurni ushlab turadigan rozetkalar uchlari). Tez ishga tushiriladigan lyuminestsent moslamalarda ko'p uchraydigan manevrlangan qabr toshlari ikkala kontaktda bitta elektr yo'lini ta'minlaydi. Manevr qilinmagan qabr toshlari- ikkita alohida, mustaqil yo'lni ta'minlaydi. Ko'pgina to'g'ridan-to'g'ri{5}}simli o'rnatishlar sizdan manevrlangan qabr toshlarini -manevrilmagan versiyalarga almashtirishni talab qiladi.
Professional maslahat:Agar siz ushbu jarayonning biron bir qismiga ishonchingiz komil bo'lmasa yoki elektr ishlarida tajribangiz bo'lmasa, malakali elektrikchi bilan maslahatlashish tavsiya etiladi.
Umumiy koʻrinish: Toʻgʻridan-toʻgʻri-Sim va lyuminestsent bilan ishlash
Standart floresan armaturada quvvat quvurlarga oqimni tartibga soluvchi balast orqali oqadi. To'g'ridan-to'g'ri{1}}simli LEDni o'rnatishda siz ushbu balastni va elektr tarmog'idagi kuchlanishni to'g'ridan-to'g'ri quvur rozetkalariga olib tashlaysiz.
Ikki uchli quvurlarning{0}}asosiy farqi shundaki, ular quvvat oladi:
Bitta{{0}tugallangan quvurlar:Xuddi shu uchidan ikkala chiziq (issiq) va neytral ulanishlarni qabul qiling.
Ikki tomonlama-tugatilgan quvurlar:Bir uchida chiziqli (issiq) ulanishni, ikkinchisida esa neytral aloqani oling.
O'rnatish uchun qo'llanma
1-qadam: Armatura tayyorlang va komponentlarni aniqlang
O'chirgichdagi quvvatni o'chiring va uning o'chirilganligini tekshiring.
Ichki simga kirish uchun eski lyuminestsent naychalarni va armatura qopqog'ini olib tashlang.
Balastni, qabr toshlarini va elektr ta'minoti simlarini aniqlang (odatda chiziq uchun qora va neytral uchun oq).
2-qadam: Eski balastni olib tashlang
Tel kesgichlardan foydalanib, balastni qabr toshlariga va elektr tarmog'iga bog'laydigan simlarni ehtiyotkorlik bilan kesib oling. Balastga iloji boricha yaqinroq simlarni kesib oling.
Balastni armaturadan olib tashlang. Siz uni o'rnatish kronshteynidan burab olishingiz kerak bo'lishi mumkin.
Muhim:Elektron chiqindilarga oid mahalliy qoidalarga muvofiq eski balastni tashlang.
3-qadam: Qabr toshlarini tekshiring yoki almashtiring
Barcha qabr toshlari -manevrilmaganligini tekshiring. Agar ular manevr qilingan bo'lsa, ularni -manevrilmagan versiyalar bilan almashtirishingiz kerak.
Yangi qabr toshini o'rnatish uchun moslamadan simlarni qabr toshining tagidan o'tkazing, ularni qabr toshining terminallariga ulang va qabr toshini joyiga mahkamlang.
4-qadam: Elektr aloqalarini o'rnating
Simlarni ulash usuli bitta trubka yoki bir nechta trubkalarni bitta armaturaga o'rnatayotganingizga bog'liq.
Bitta T8 LED trubkasi uchun:
Bu armatura ichida oddiy ketma-ket ulanishni talab qiladi.
ni ulangChiziq (qora)da qabr toshidagi pinlardan biriga elektr tarmog'idan simbir uchiarmaturadan.
ni ulangNeytral (oq)da qabr toshidagi pinlardan biriga elektr tarmog'idan simqarama-qarshi uchiarmaturadan.
Simli gaykalar yoki surish-ulagichlar yordamida barcha ulanishlar xavfsiz ekanligiga ishonch hosil qiling.
Bir nechta T8 LED quvurlari uchun:
Bir nechta quvurlarni ulash kerakparallel. Bu bitta trubka ishlamay qolsa, qolganlari ishlashda davom etishini ta'minlaydi. Ikkita keng tarqalgan usul mavjud:
Ko'p-zanjirli usul:
Asosiy ta'minot ulanish nuqtasidan har bir qabr toshlari to'plamiga alohida juft chiziqli va neytral simlarni o'tkazing. Bu juda ishonchli usul, lekin ko'proq simdan foydalanishi mumkin.
Daisy{0}}Zanjir usuli:
Bu simlarni ulashning yanada samarali usuli.
Chiziq simini armaturaning bir tomonidagi birinchi qabr toshiga etkazib bering. Keyin, xuddi shu qabr toshidagi ikkinchi kontaktdan keyingi qabr toshidagi birinchi kontaktga ulanish uchun qisqa o'tish simidan foydalaning va hokazo.
Ushbu jarayonni armaturaning qarama-qarshi tomonidagi Neytral sim uchun takrorlang.
Muhim xavfsizlik eslatmasi:Jarayon davomida chiziq va neytral simlar hech qachon bir-biriga tegmasligiga ishonch hosil qiling, chunki bu qisqa tutashuvga olib keladi.
5-qadam: Yakuniy tekshirish va sinov
Barcha ulanishlar xavfsiz va izolyatsiya qilinganidan so'ng, quvurlarga xalaqit bermaslik uchun simlarni ehtiyotkorlik bilan armatura ichiga soling.
Armatura qopqog'ini qayta o'rnating.
Ikki tomonlama{0}}yangi T8 LED trubalarini qabr toshlariga oʻrnating va ularni oʻrniga mahkamlash uchun chorak -burilish bering.
O'chirish to'xtatuvchisida quvvatni tiklang.
Armaturani yoqing. LED trubkalari miltillamasdan yoki shovqinsiz bir zumda yonishi kerak, bu muvaffaqiyatli o'rnatishni ko'rsatadi.
Ushbu amallarni bajarish orqali siz lyuminestsent lampalaringizni zamonaviy, energiya tejovchi LED yoritgichga-o‘tkazishingiz mumkin. Qo'shimcha ma'lumot yoki mahsulotga oid maxsus so'rovlar uchun ishlab chiqaruvchining ko'rsatmalariga murojaat qiling yoki yoritish bo'yicha mutaxassis bilan bog'laning.
